Топология

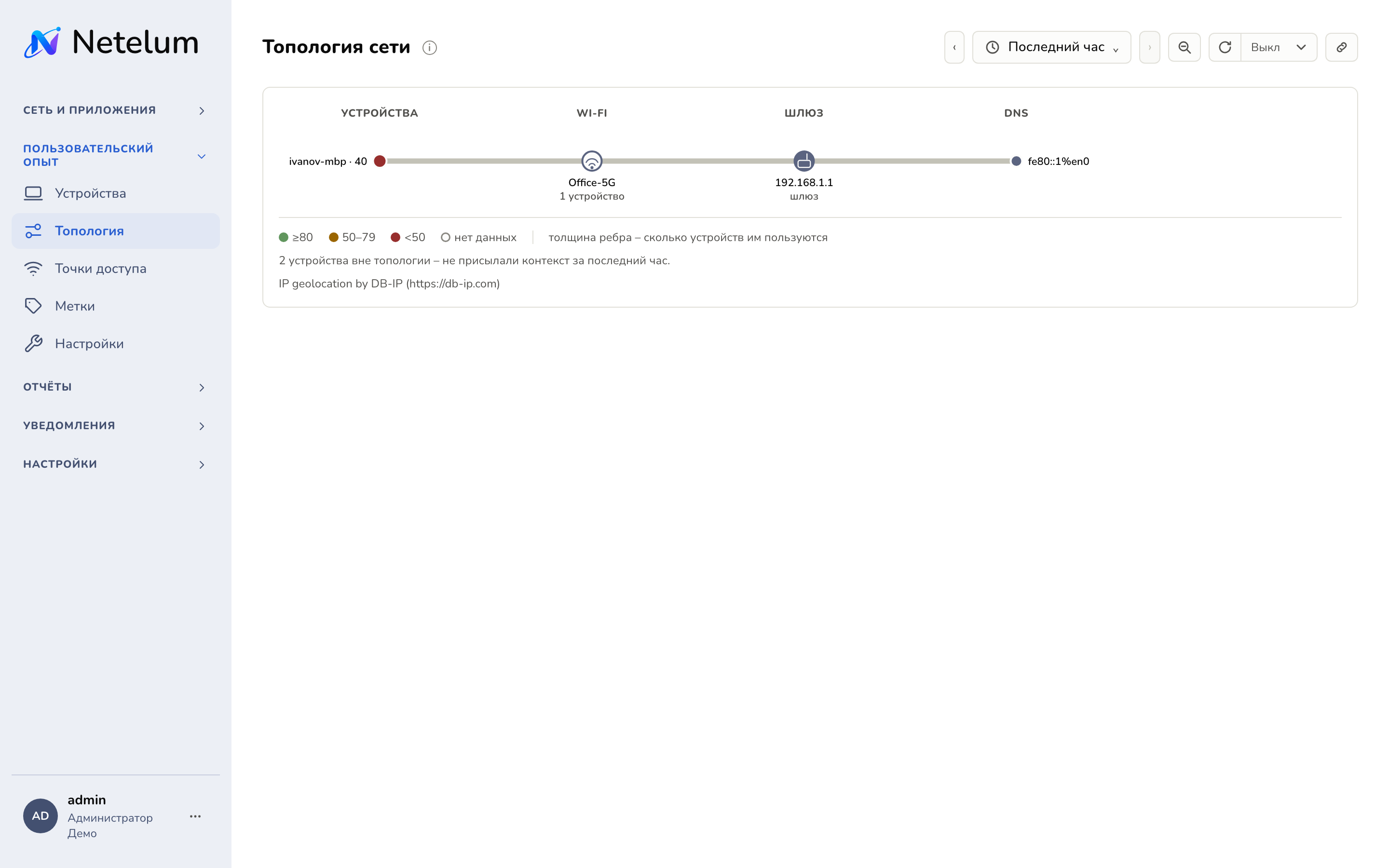

Страница Пользовательский опыт → Топология рисует, через что устройства выходят в интернет. Её главная польза – найти общую точку отказа: одна точка доступа, один шлюз или один выход, за которым все устройства красные.

Слои

Граф читается слева направо: Устройства → Wi-Fi → Шлюз → DNS → Прокси → VPN → Выход. Колонка появляется, только если в парке есть такое звено.

• Устройство – круг цвета его оценки. У оценки ниже 80 число дописано к имени.
• Wi-Fi – точка доступа: имя сети и сколько устройств на ней.
• Шлюз – подпись «шлюз и DNS» означает, что он же отвечает на DNS-запросы, как домашний роутер.
• DNS – основной DNS-сервер устройства.
• VPN – пунктирный круг с именем туннеля.
• Выход – публичный адрес, через который устройство видит интернет, и его провайдер.

Толщина линии – сколько устройств ею пользуются.

Как пользоваться

Наведите курсор на узел: подсветятся все цепочки устройств, которые через него проходят, остальное потускнеет. Во всплывающей подсказке – адрес, провайдер, число устройств и оценка.

Показаны устройства, которые присылали данные за выбранный период. Цвет устройства – его оценка за этот период, как в списке устройств. Под графом написано, сколько устройств в топологию не попали.

Одинаковые адреса – разные сети

Шлюзы и частные DNS объединяются в один узел только внутри одной сети. 192.168.1.1 у двух сотрудников на удалёнке – это два разных роутера, а не общая точка отказа, и на графе они показаны отдельно. Одна сеть определяется по внешнему адресу устройства, а когда его узнать нельзя (платформа в той же частной сети, что и устройства), – по MAC-адресу роутера.

Плохие точки доступа удобнее искать таблицей, на странице Точки доступа.
