Оценка и сегменты

Секция «Оценка опыта» открывает карточку устройства и отвечает на вопрос «на каком этапе плохо». Как считаются числа – на странице Оценка опыта.

Полоса сегментов

Общая оценка «N /100» и фраза о худшем сегменте («Худший сегмент – Устройство: диск заполнен на 87 %»), под ними полоса из шести кружков: «Устройство», «Связь», «Шлюз и сеть офиса», «VPN», «Интернет и провайдер», «Сервис». Под каждым кружком – показание, которое решило его оценку.

Вместо числа в кружке бывает:

  • «нет данных» – сегмент за период не измерен;
  • «выкл» у VPN – туннель выключен, сегмент не применим;
  • «вкл» у VPN – туннель включён, но измерить его нечем; подпись называет причину и «не оценивается», подробности – в подсказке кружка, см. VPN.

Если не измерен ни один сегмент, вместо фразы написано «Ни один сегмент пока не измерен».

Панели сегментов

Под полосой – панель на каждый оценённый сегмент; панель худшего раскрыта сразу. В заголовке – сегмент, его оценка и решающее показание. Внутри – таблица метрик, худшая сверху:

Колонка Что в ней
Метрика «CPU», «Давление памяти», «Фриз», «Здоровье диска», «Обрывы Wi-Fi», «Джиттер» и т. д.
Последнее показание метрики
Оценка баллы этой метрики
Динамика график за выбранный период с пунктиром порогов оценки

Под некоторыми метриками стоят серые строки разбора без оценки: load на ядро и термотроттлинг под CPU, своп и page-out под давлением памяти, задержка диска и IOPS под заполненностью диска. Они объясняют число, но не меняют его.

У VPN под таблицей – строка фактов: адрес сервера и почему какой-то строки нет («сервер не отвечает на ping», «раздельный туннель – цель идёт мимо него», «напрямую закрыто политикой VPN»).

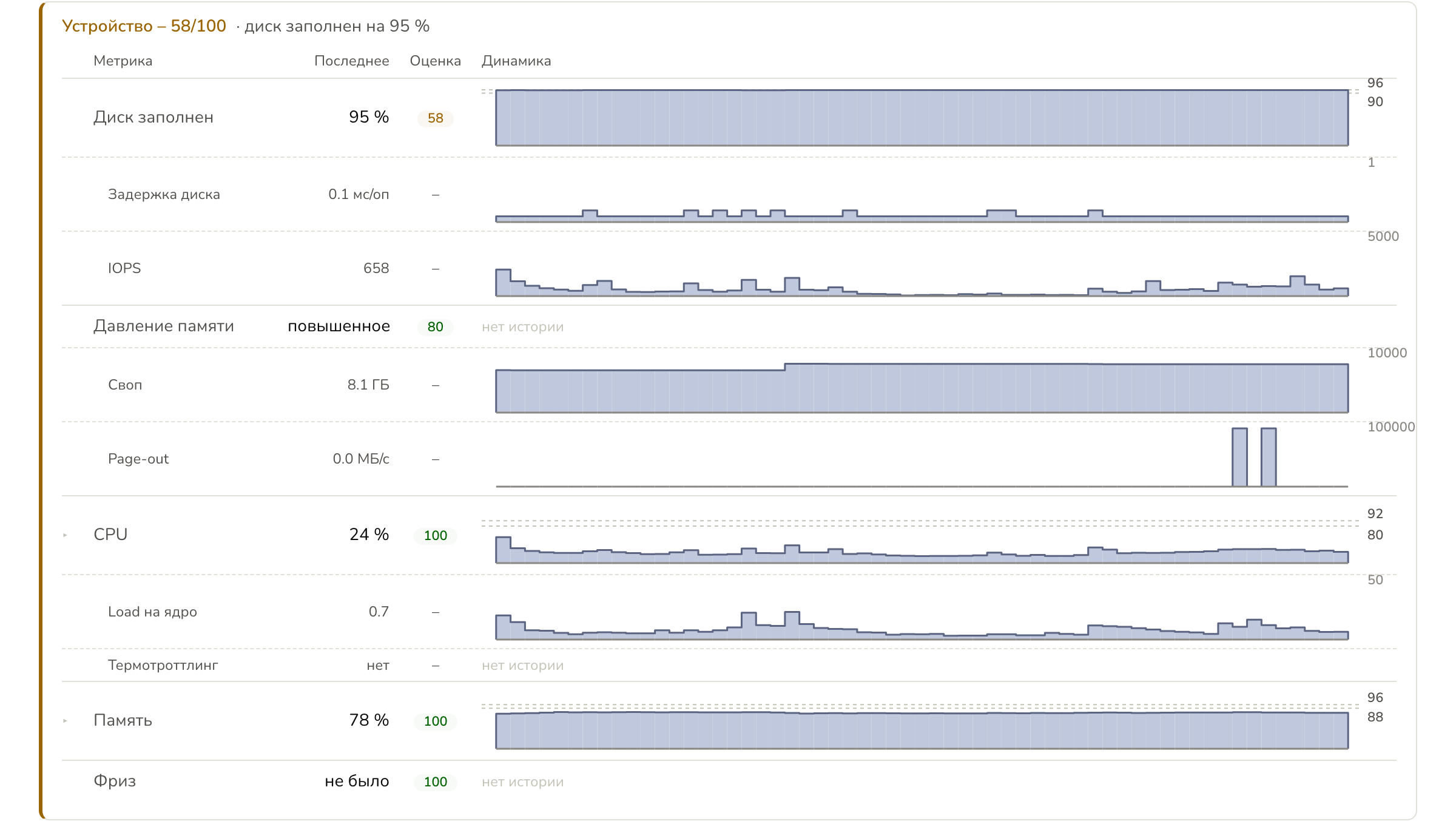

раскрытая панель Устройство с метриками Давление памяти, Фриз, серыми строками Своп и Page

Разбор под метрикой

Стрелка ▸ у строки раскрывает разбор:

  • под «CPU» и «Память» – пять процессов, которые занимали больше всего в последнем замере;
  • под «Сигнал» – последние смены сети: подключение к другой сети или точке доступа, включение VPN, смена канала или шлюза.

Флажки событий на графиках

На графиках метрик отмечены события периода, чтобы рядом с провалом было видно его причину:

  • CPU – фризы и паузы тяжёлых проверок;
  • Память – фризы;
  • Сигнал – обрывы Wi-Fi флажками и смены сети пунктирными засечками.

Флажок стоит над началом события, полоса под ним показывает длительность; близкие флажки сливаются в один цветом более тяжёлого события. Наведение на столбик графика перечисляет события этого отрезка с причиной и длительностью.

Панель «Сервис» по приложениям

Панель «Сервис» устроена по приложениям: строка на приложение с иконкой, результатом решающего теста («ок 4 из 12»), оценкой приложения на этом устройстве и графиком за период, справа ссылка «Карточка приложения ›». Стрелка ▸ раскрывает тесты приложения на этом устройстве – оценка приложения здесь равна худшему из них. Если сегмент ниже 80, строка худшего приложения раскрыта сразу.

Сервисные тесты без приложения собраны в строку «Прочие тесты»; если у устройства нет ни одного приложения, панель показывает строки тестов, как остальные панели. Привязать тест к приложению можно в форме теста, поле «Приложение».

Оценка сегмента от этого не меняется: это по-прежнему худший сервисный тест устройства, и подпись под кружком называет приложение, которому он принадлежит.

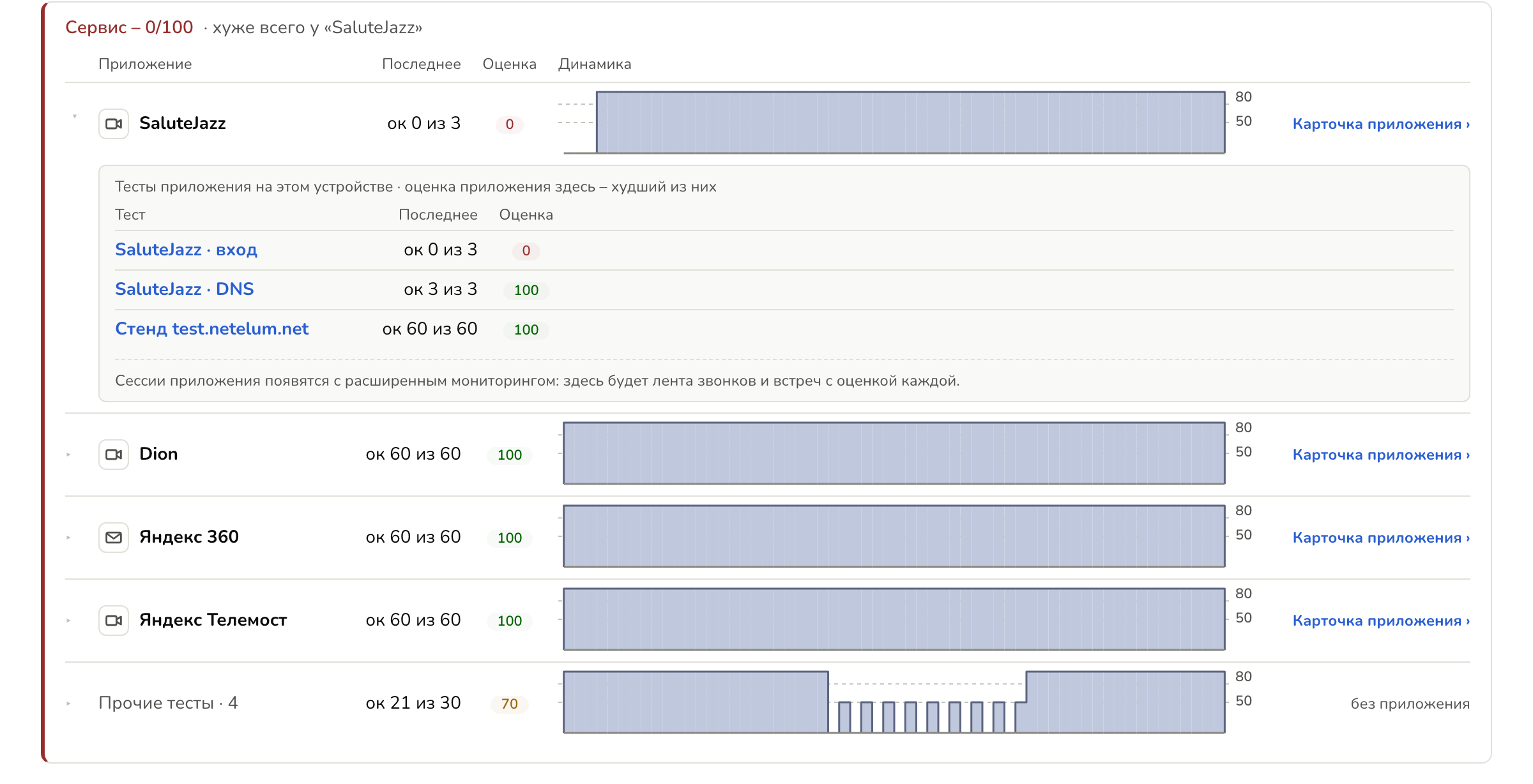

раскрытая панель Сервис
